一、污水厂中控室上位机 全覆盖通用叫法

1、国标 / 规范标准叫法：操作员工作站、工程师工作站、中央操作站、过程监控计算机、污水厂监控上位机、厂级监控工作站、SCADA 监控主机

2、污水厂行业内部叫法：污水厂中控室上位机、污水厂中控主机、污水厂集控操作终端、污水厂工艺监控上位机、污水厂生产监控主机、污水厂运行监控终端

3、工控 / 自动化行业叫法：HMI上位机、组态监控主机、工业监控工作站、PLC 上位监控终端、污水厂 SCADA 上位机、工业控制计算机（工控机）

4、通俗 / 现场口头叫法：中控电脑、监控电脑、操作电脑、后台控制电脑、总控电脑

5、环保 / 监管 / 数字化平台叫法：污水厂排污监控上位机、污水厂环保在线监控终端、污水厂智慧管控工作站、污水厂数字化运维终端、厂站环保监控主机

6、硬件 / 软件细分叫法：污水厂工控机、污水厂操作主机、污水厂监控工作站、污水厂上位监控系统、污水厂组态监控系统、污水厂SCADA系统

7、英文标准叫法：Operator Workstation（操作员工作站）、Supervisory Host Computer（监控上位机）、SCADA Host for Sewage Treatment Plant

二、污水厂上位机完整简洁工作原理

1、信号采集：污水厂液位、水质、水泵 / 风机状态等，由传感器、仪表传输至PLC 控制柜。

2、数据传输：PLC 通过工业网络，将实时数据上传至中控室上位机（工控机）。

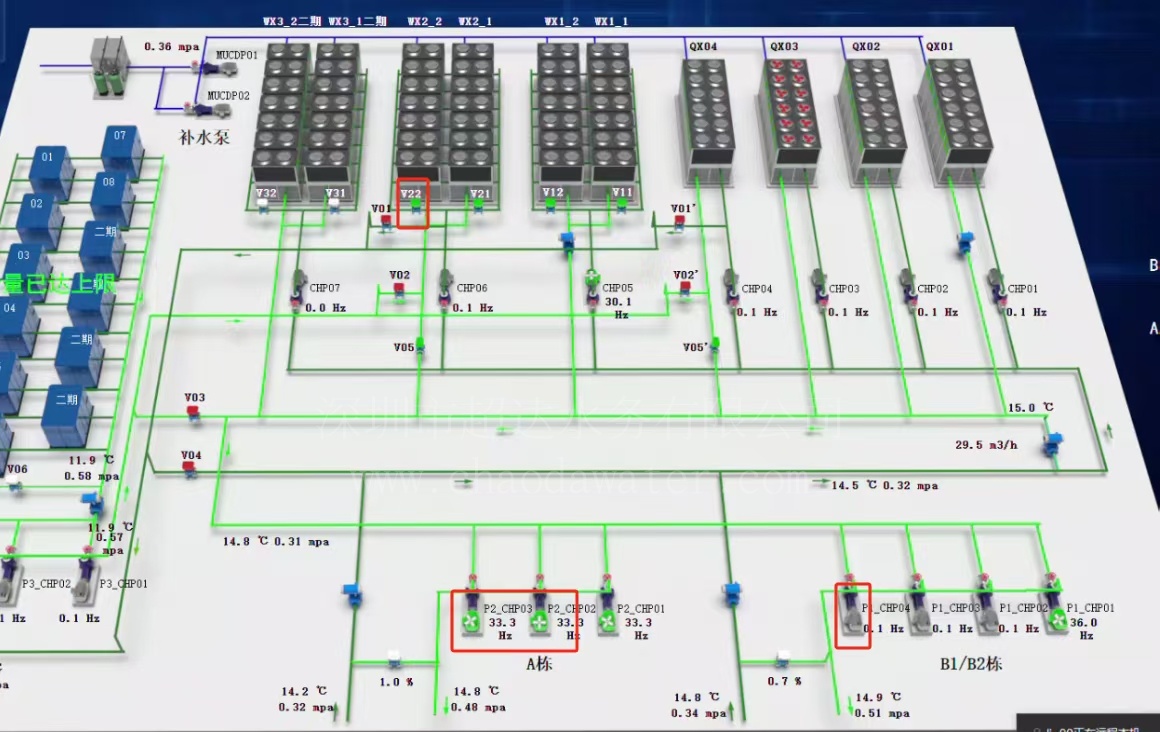

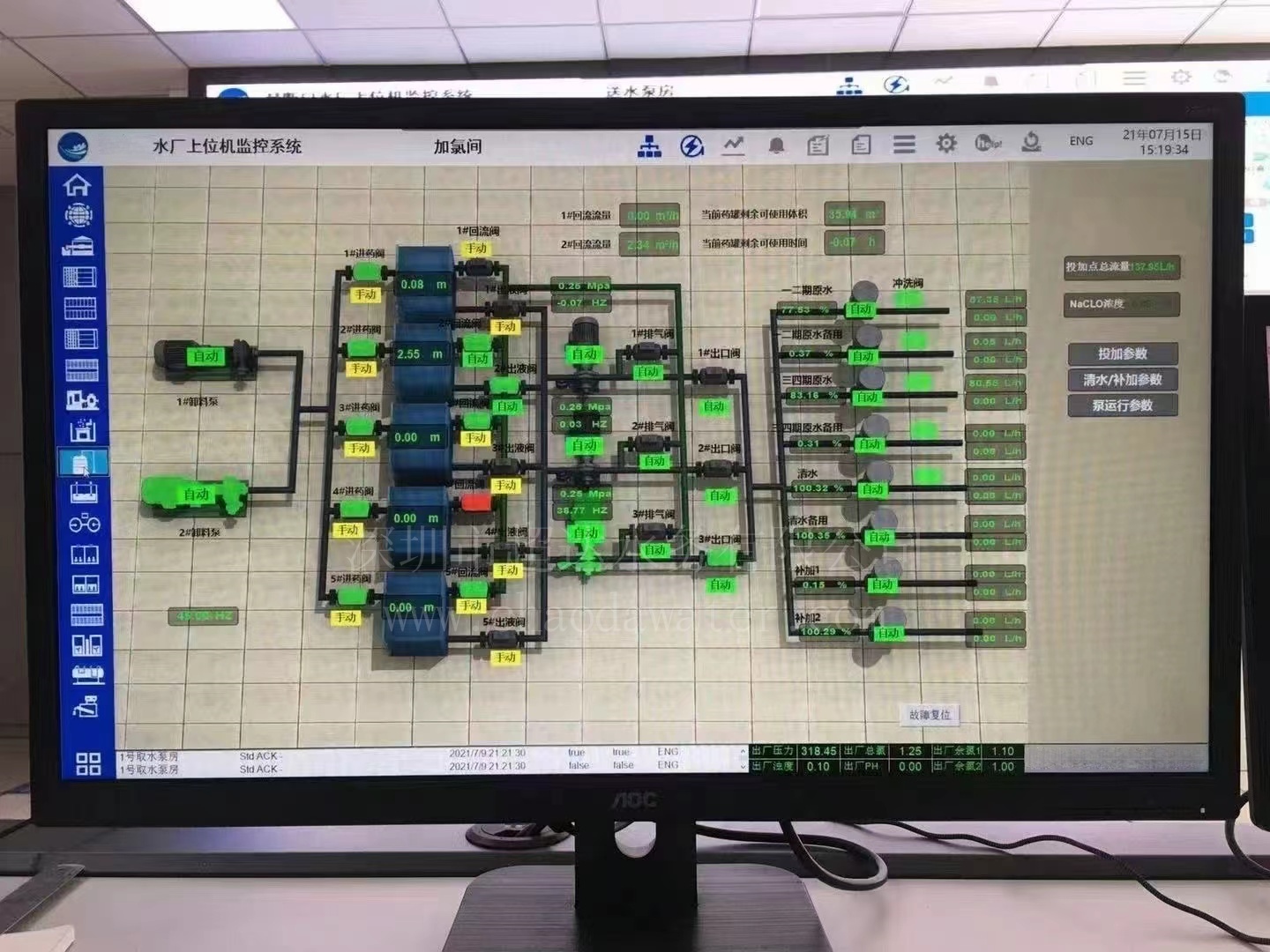

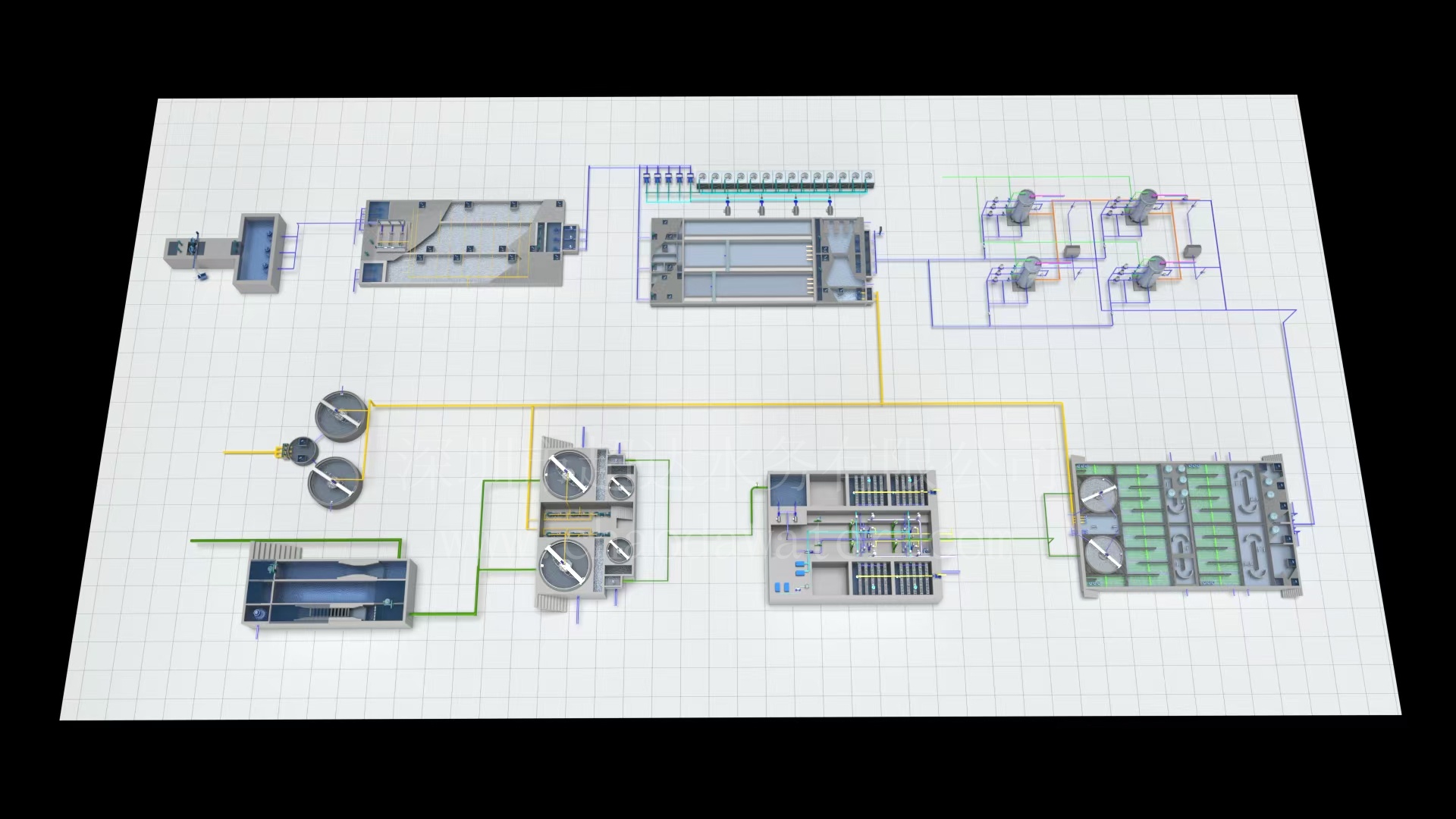

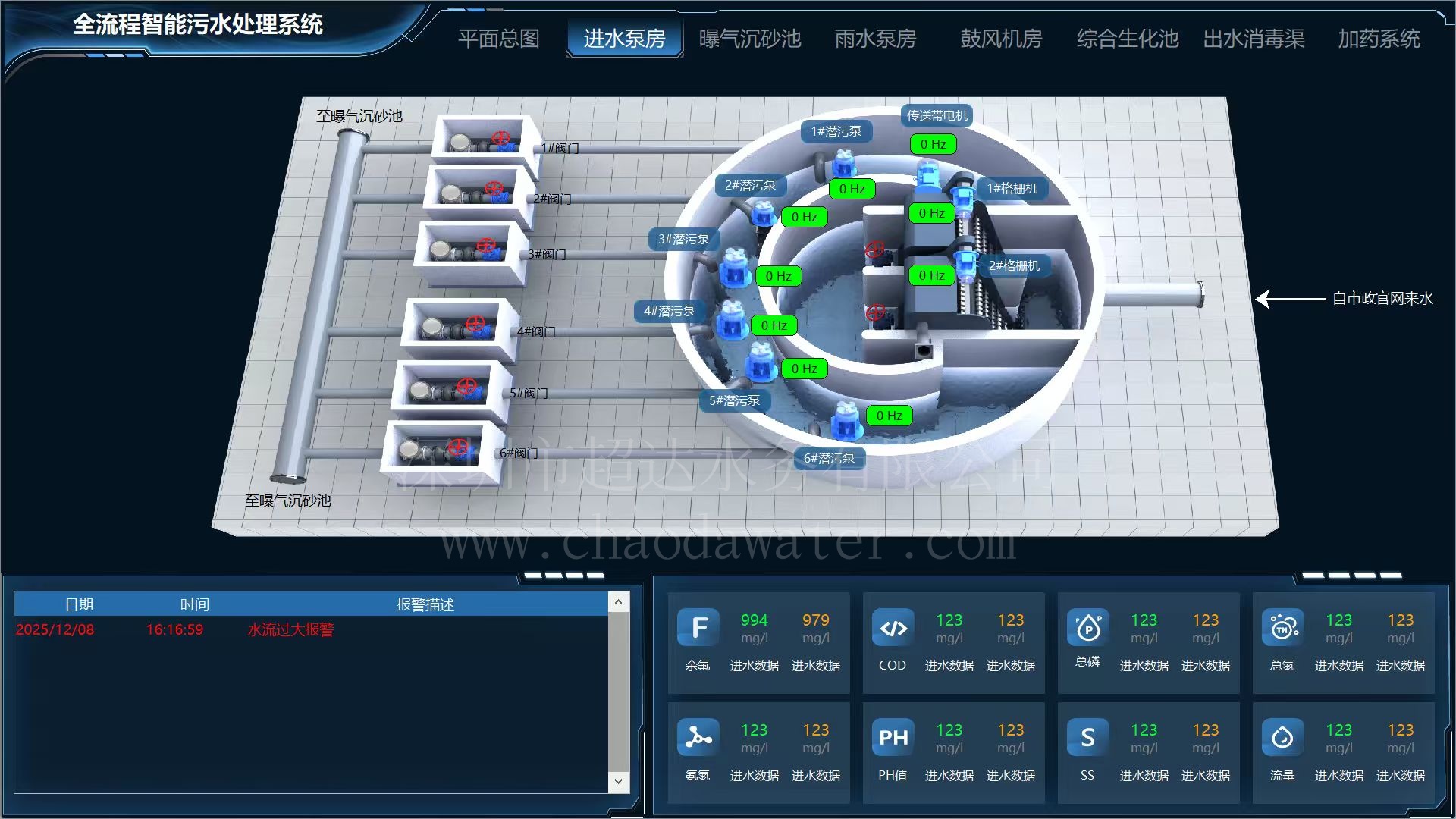

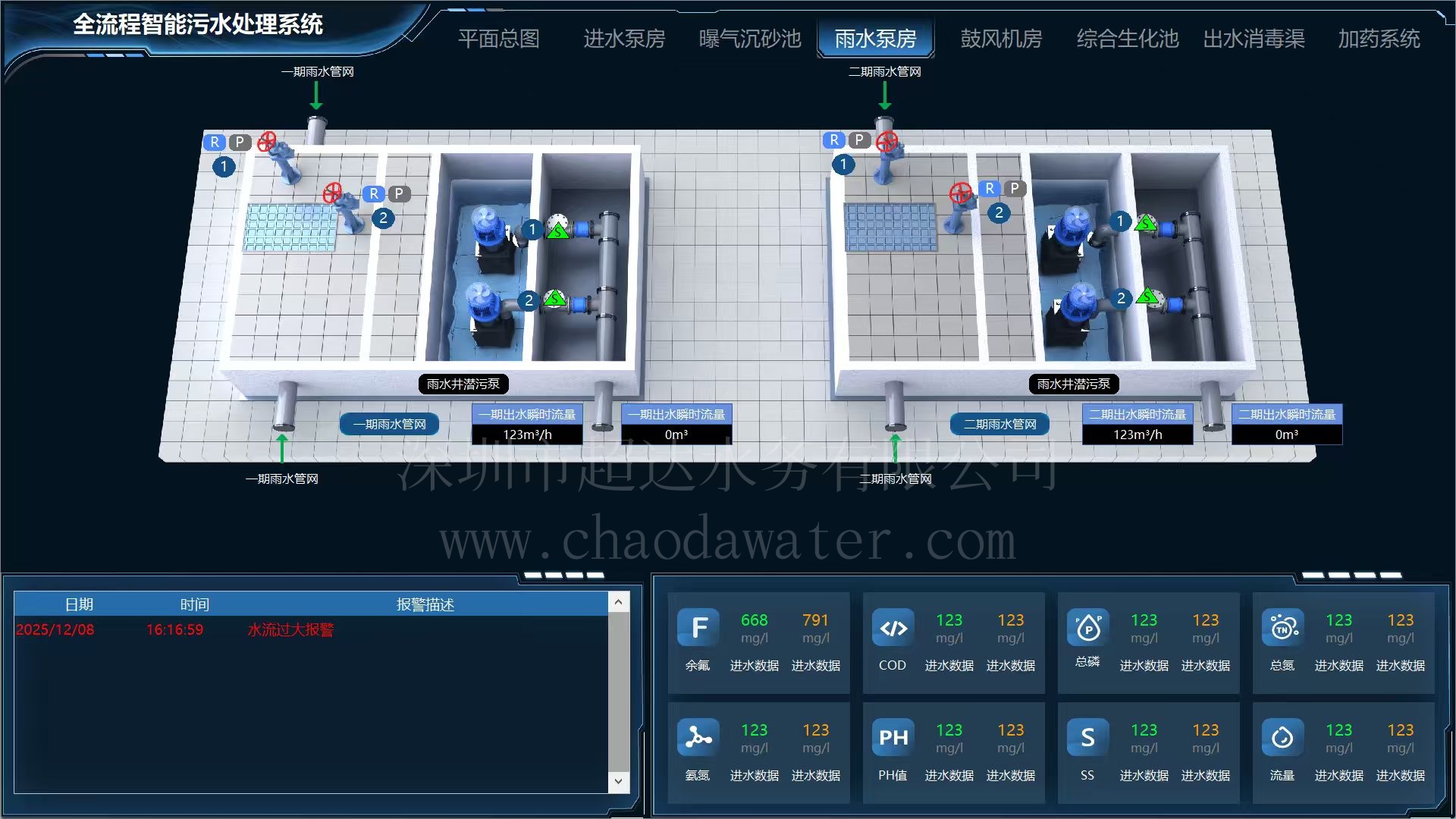

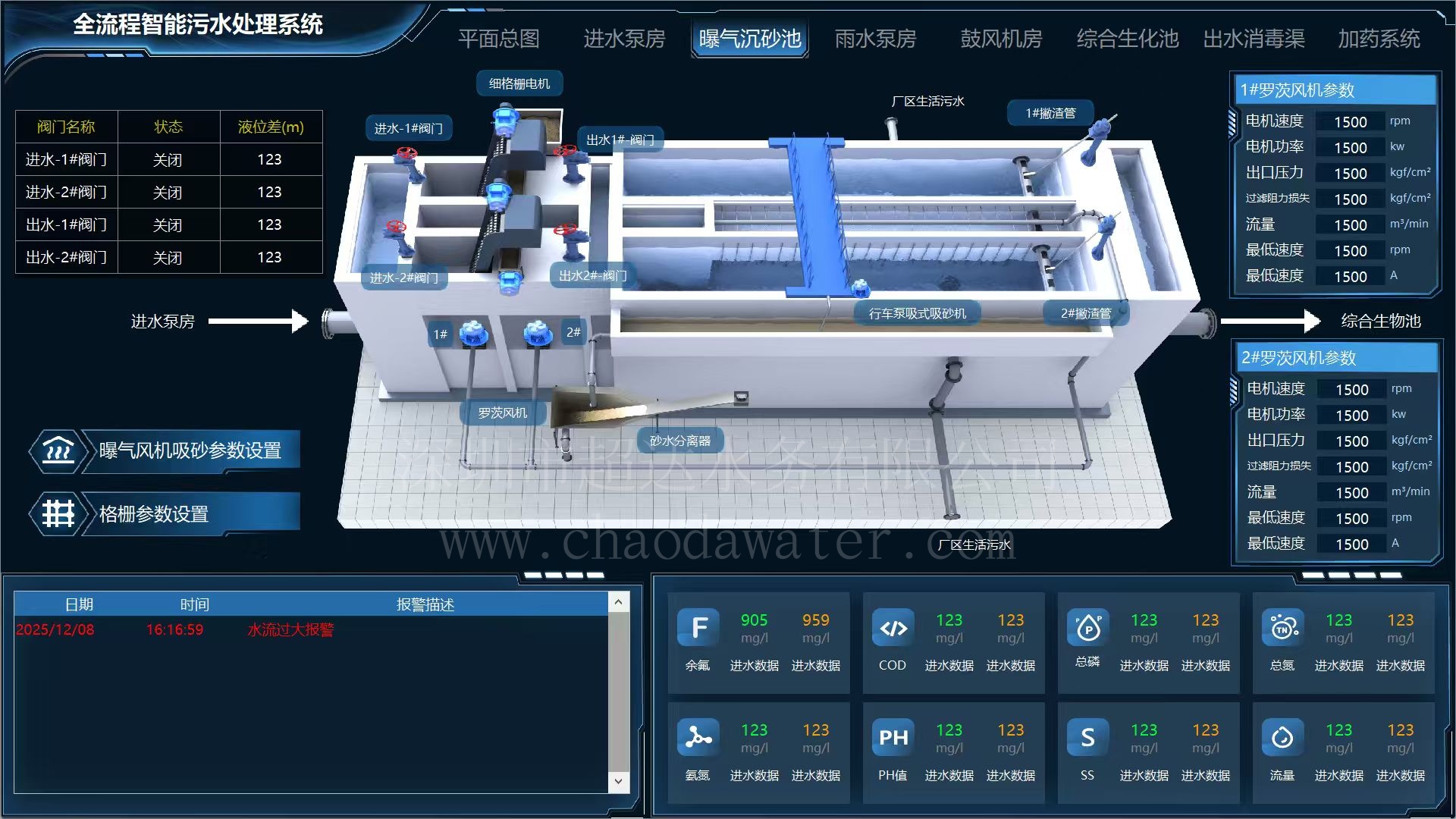

3、监控展示：上位机通过组态软件，将数据转为工艺流程图、实时参数、设备状态，在电脑及大屏可视化显示。

4、控制下发：操作人员远程操作或系统自动逻辑运算，下达启停、调参指令，经上位机下发至 PLC，控制现场设备。

5、数据管理：上位机自动存储运行数据、报警信息，生成报表，同时对接环保平台上传排污数据，形成采集传输监控控制存储上报的闭环。

三、污水厂中控室上位机系统【完整主要组成】

整体按四层架构：感知层→控制层→网络传输层→上位机中控层（核心）→辅助配套拆分，全部为污水厂标准配置。

3.1、感知采集层（现场前端设备，数据来源）

1、水质仪表传感器：pH、溶解氧 DO、ORP、浊度、氨氮、总磷、总氮、COD、BOD、余氯、污泥浓度 MLSS

2、工艺监测仪表：电磁流量计、液位计、压力变送器、温度传感器、泥位计

3、电气设备信号采集：水泵、风机、阀门、格栅、搅拌器、加药泵、刮吸泥机、曝气设备、变频器、软启动器

4、安防与辅助信号：高清摄像头、门禁系统、消防报警、烟感、温感、高低压配电信号

3.2现场控制层（PLC / 控制柜，中间枢纽）

1、PLC 可编程逻辑控制器（西门子、三菱、欧姆龙、汇川、信捷等）

2、远程 IO 模块、RTU 终端

3、低压控制柜、变频柜、就地控制箱

4、继电器、接触器、开关电源、信号隔离器作用：采集现场信号，本地逻辑控制，接收上位机指令，下发到设备执行。

3.3网络传输层（数据传输链路）

1、有线传输：工业以太网、光纤、屏蔽双绞线、RS485 总线

2、无线传输：工业 WiFi、LoRa、4G/5G DTU 模块

3、网络设备：工业交换机、光纤收发器、路由器、防火墙

4、通讯协议：ModbusTCP、ModbusRTU、OPC UA、Profinet、IEC104

3.4、上位机中控核心层（中控室主机系统，你图片里的设备）硬件组成

1、操作员工作站（上位机 / 工控机）：工业电脑、主机、显示器、键鼠

2、工程师工作站：用于系统调试、程序修改、参数配置

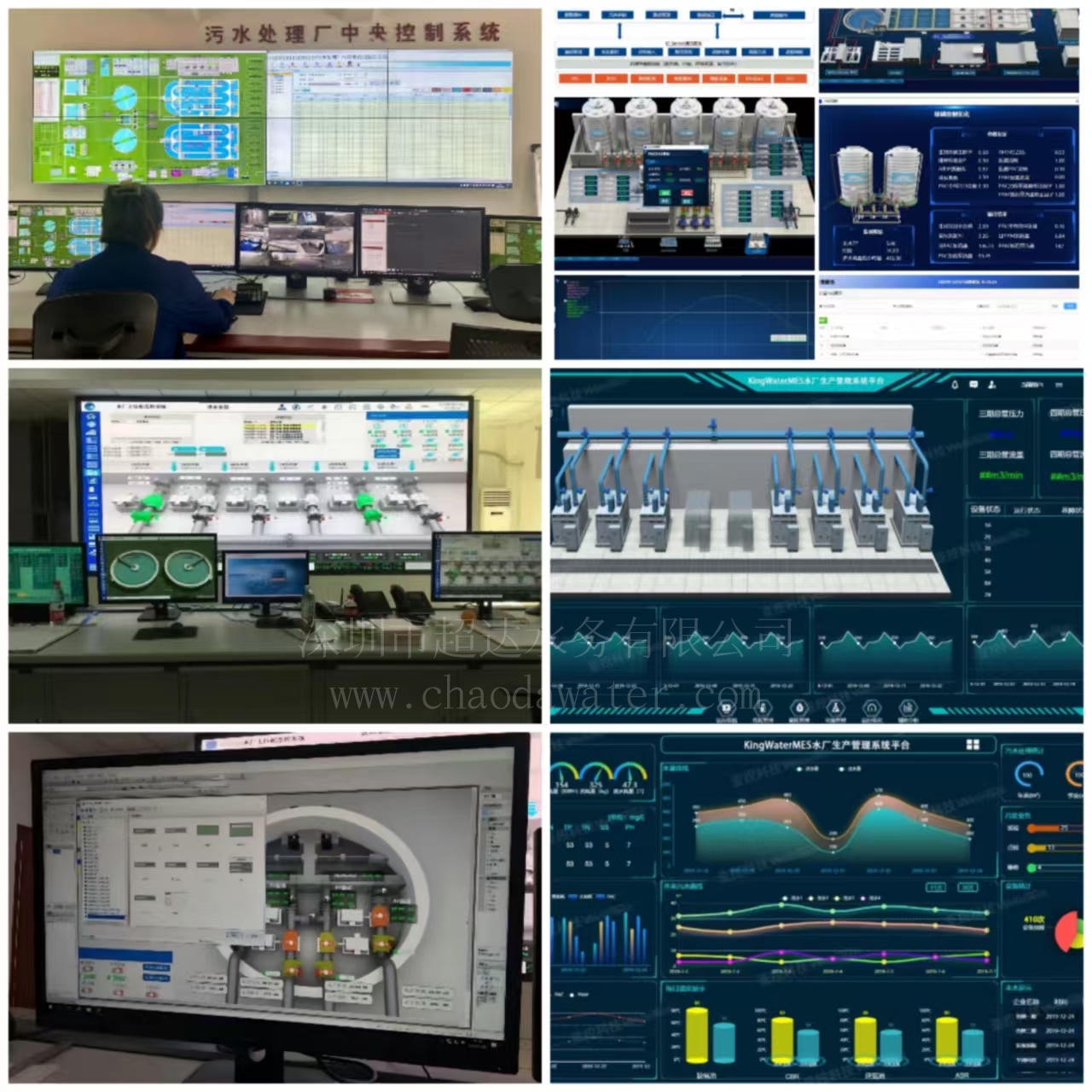

3、中控大屏 / 拼接屏：集中显示全厂工艺流程、实时数据、视频监控

4、数据服务器：存储历史数据、报表、报警记录、视频录像

5、打印机、操作台、UPS 不间断电源（断电续航）

软件组成（核心大脑）

1、组态监控软件（上位机软件）：WinCC、力控、组态王、Intouch、亚控 KingView

2、SCADA 数据采集与监控系统

3、数据库软件：MySQL、SQL Server、实时数据库

4、环保上报软件：对接环保局在线监控平台

3.5、智慧水务平台客户端、视频监控平台软件

1、辅助配套与对接系统 报警系统：声光报警器、短信报警模块、手机 APP 推送

2、视频监控系统：NVR 录像机、摄像头、视频解码器

3、环保在线监测系统：排污数据采集、自动上传环保部门

4、智慧水务平台：对接上级调度中心、集团平台

5、配电系统：UPS 电源、稳压电源、接地系统

总结：污水厂上位机监控系统主要由现场感知仪表、PLC 控制单元、工业通讯网络、中控室上位机硬件（工控机、服务器、大屏）、组态监控软件、数据存储系统、视频安防系统、环保对接系统组成，实现全厂工艺数据采集、实时监控、远程控制、自动联锁、报警预警、数据归档、报表生成及环保数据上传。

四、污水厂中控室上位机系统・强大核心功能

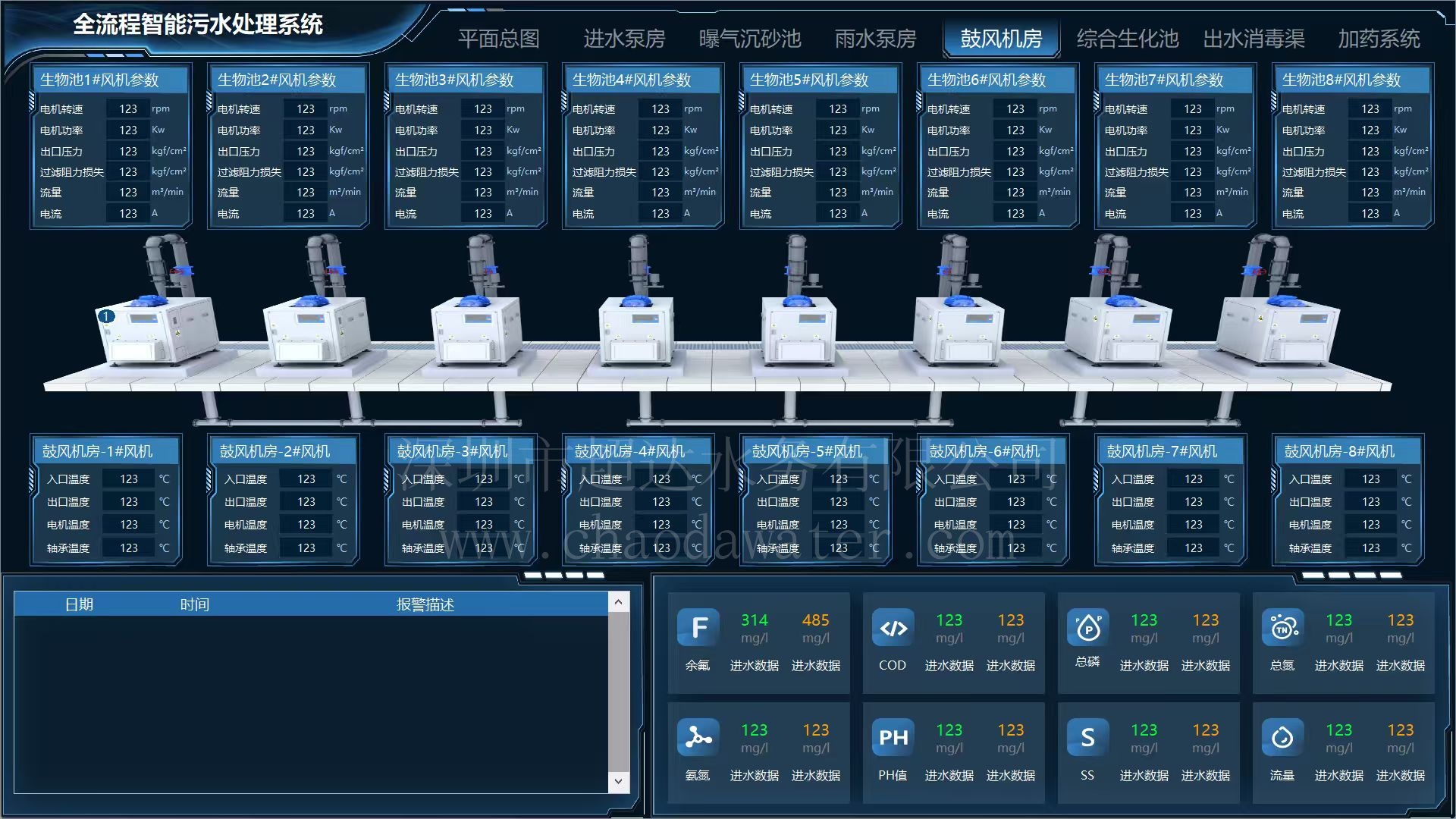

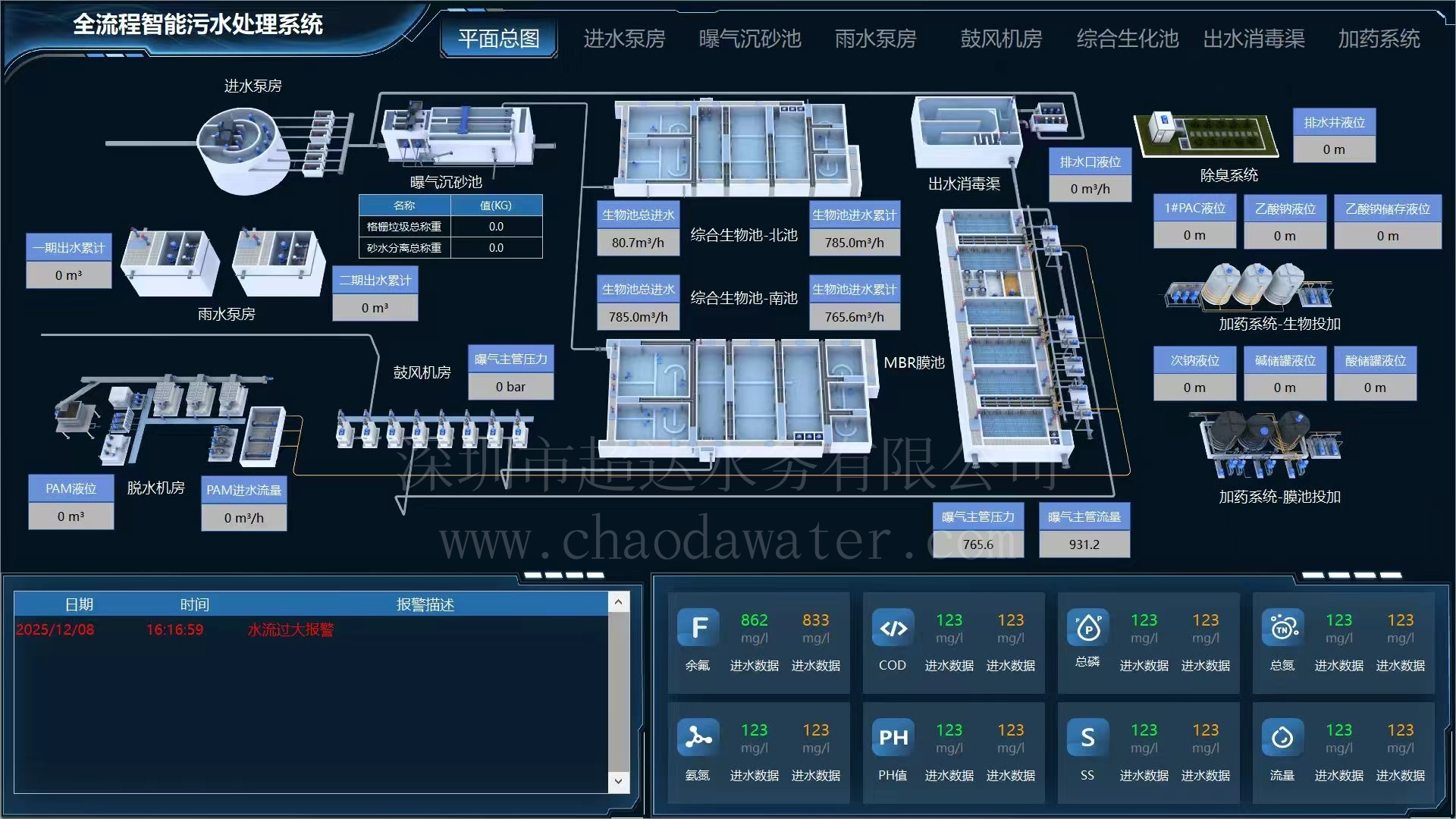

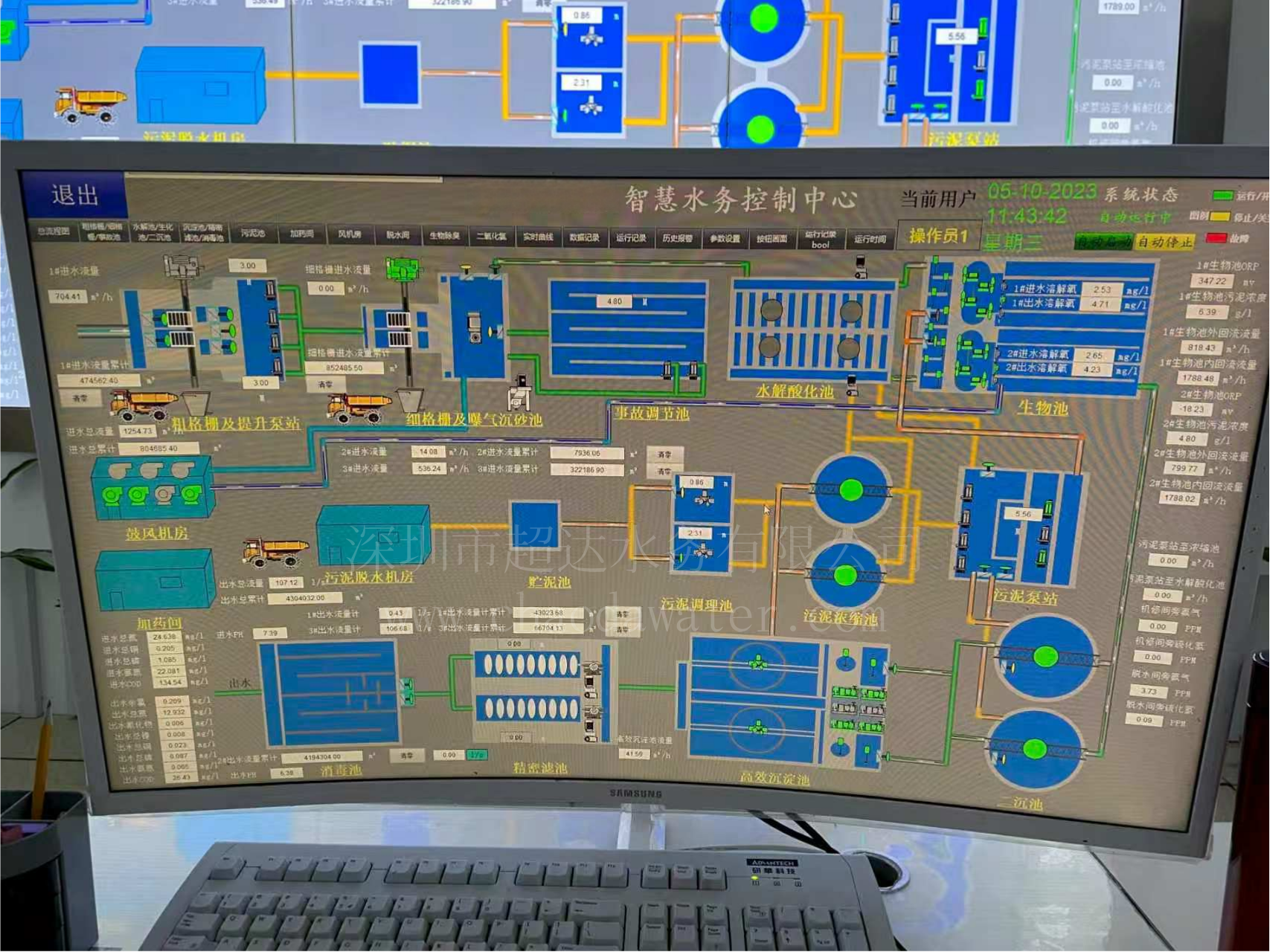

1、全厂实时集中监控功能（核心基础）：全工艺可视化监控、多参数实时显示、设备状态直观监控、大屏 + 多终端同步展示

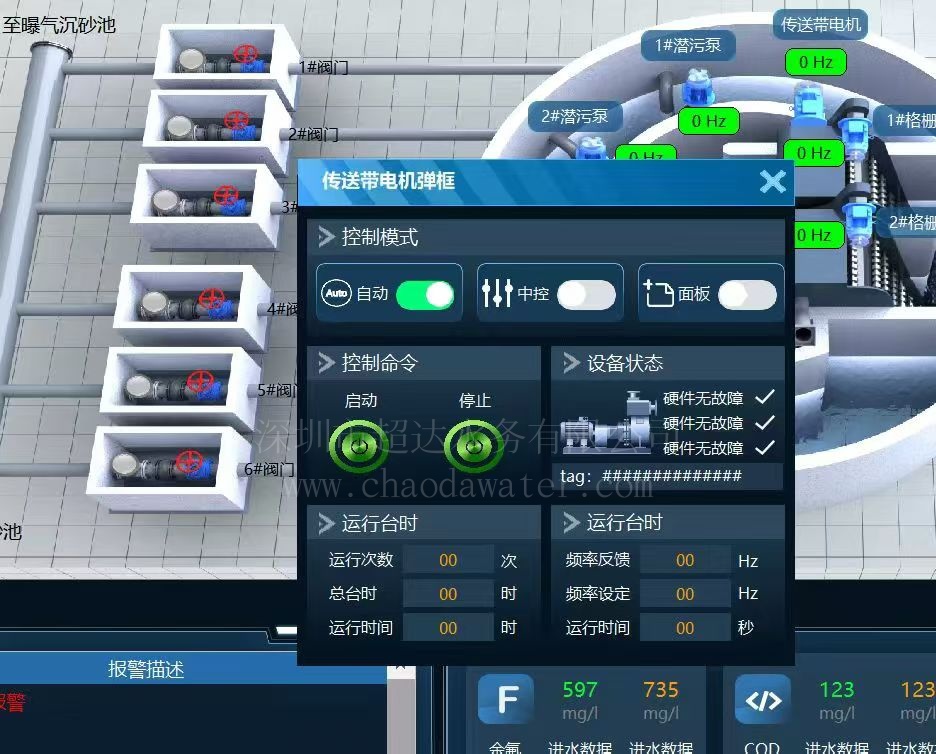

2、智能自动控制与远程操作功能（降本增效核心）：远程一键控制、全自动逻辑联锁控制（无人值守）、顺序控制，时序控制、权限分级管控

3、智能报警预警功能（安全保障）：超限实时报警、多渠道预警推送、故障溯源定位、预诊断，趋势预警

4、海量数据存储、分析、报表功能（数字化核心）：长期数据归档、趋势曲线分析、自动生成各类报表、能耗统计分析、

5、运维管理功能（智慧运维）：设备台账管理、操作日志全程留痕、视频监控联动、

6、环保合规与监管对接功能（硬性刚需）：环保数据自动上传、环保数据留痕备查、水质异常管控
