一、按不同角度 / 行业 / 规范的全部通用叫法（全覆盖）

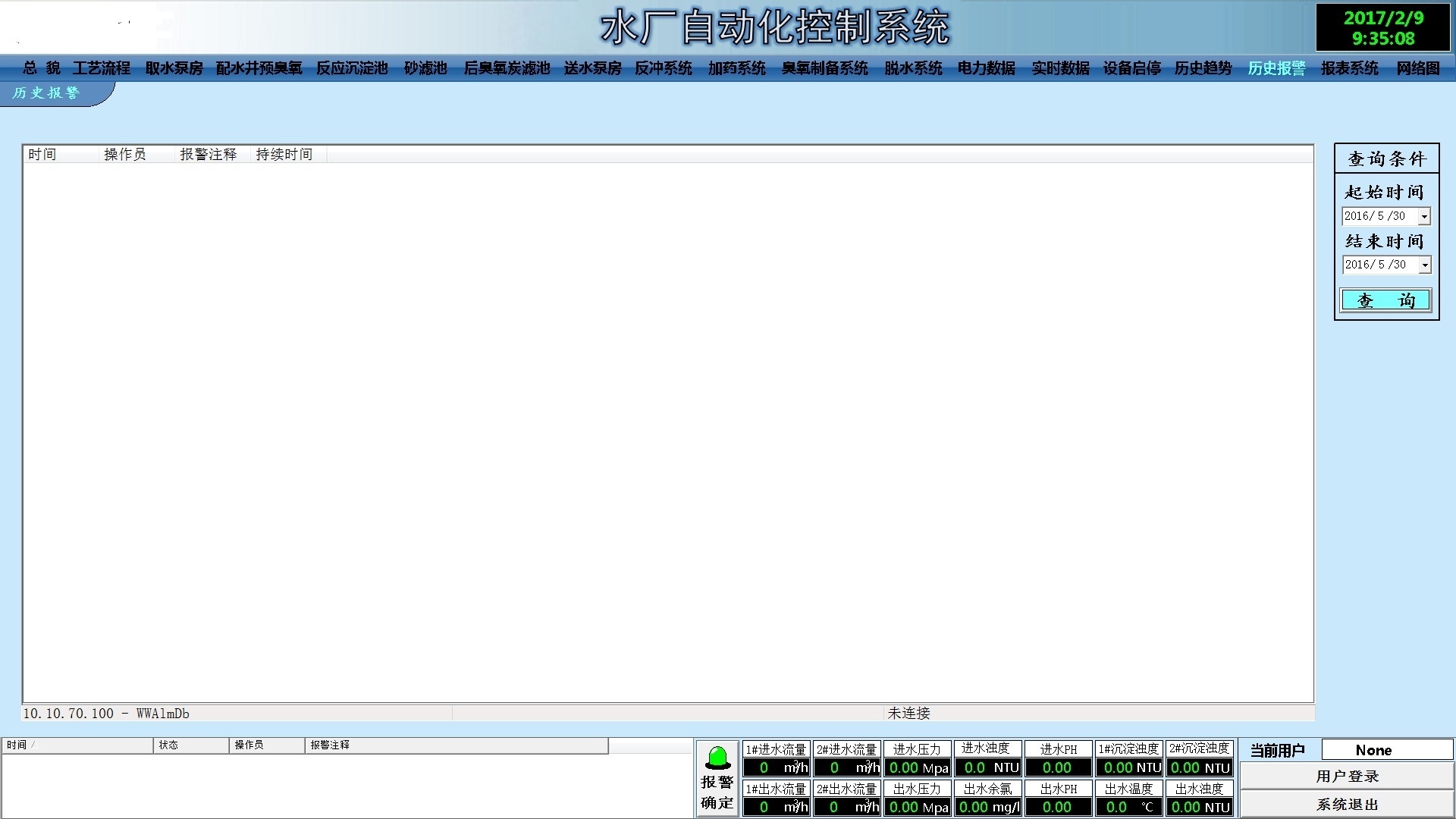

1、国家标准 / 系统全称：数据采集与监视控制系统上位机、SCADA 系统操作员站、中央监控管理工作站

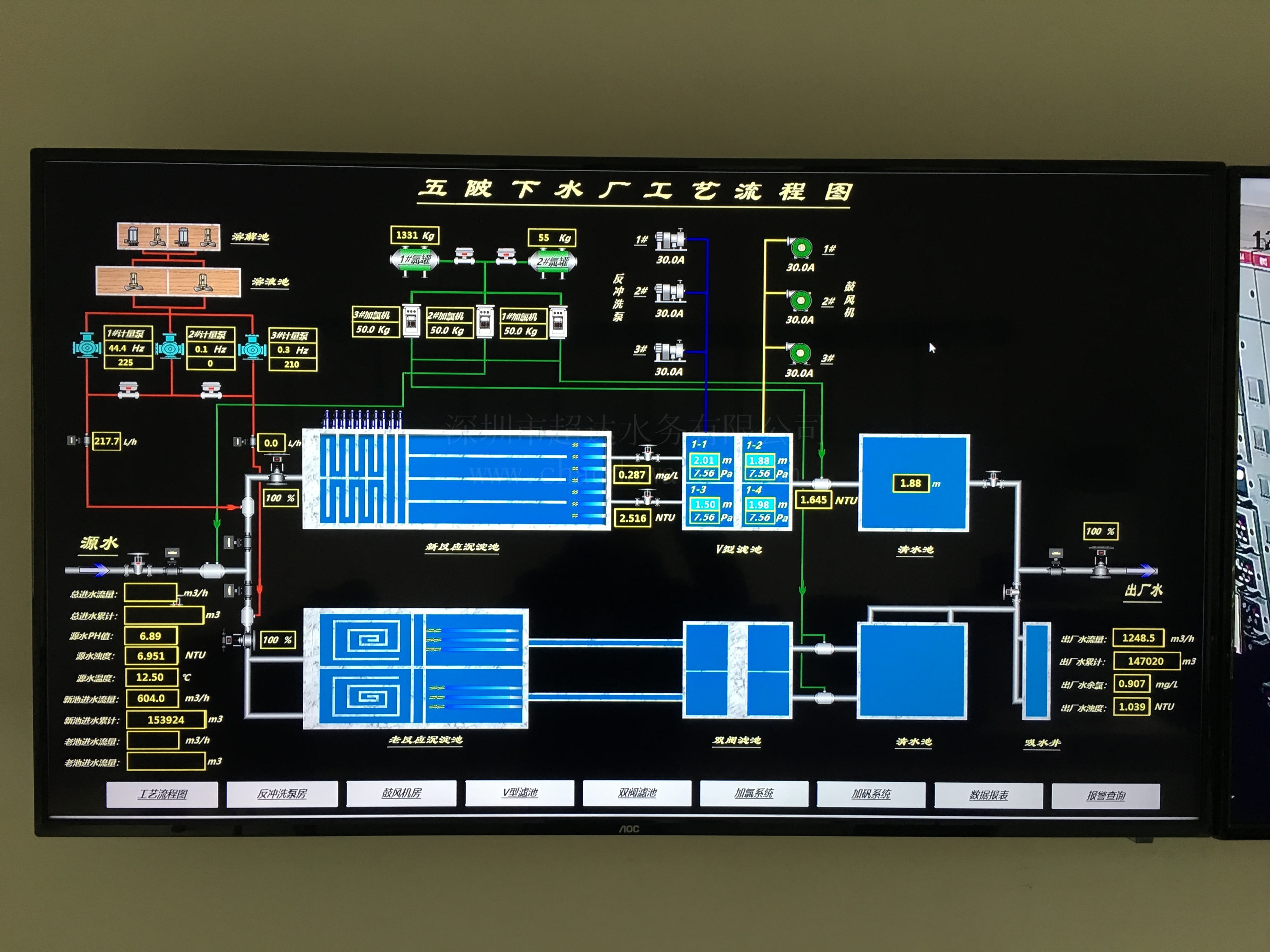

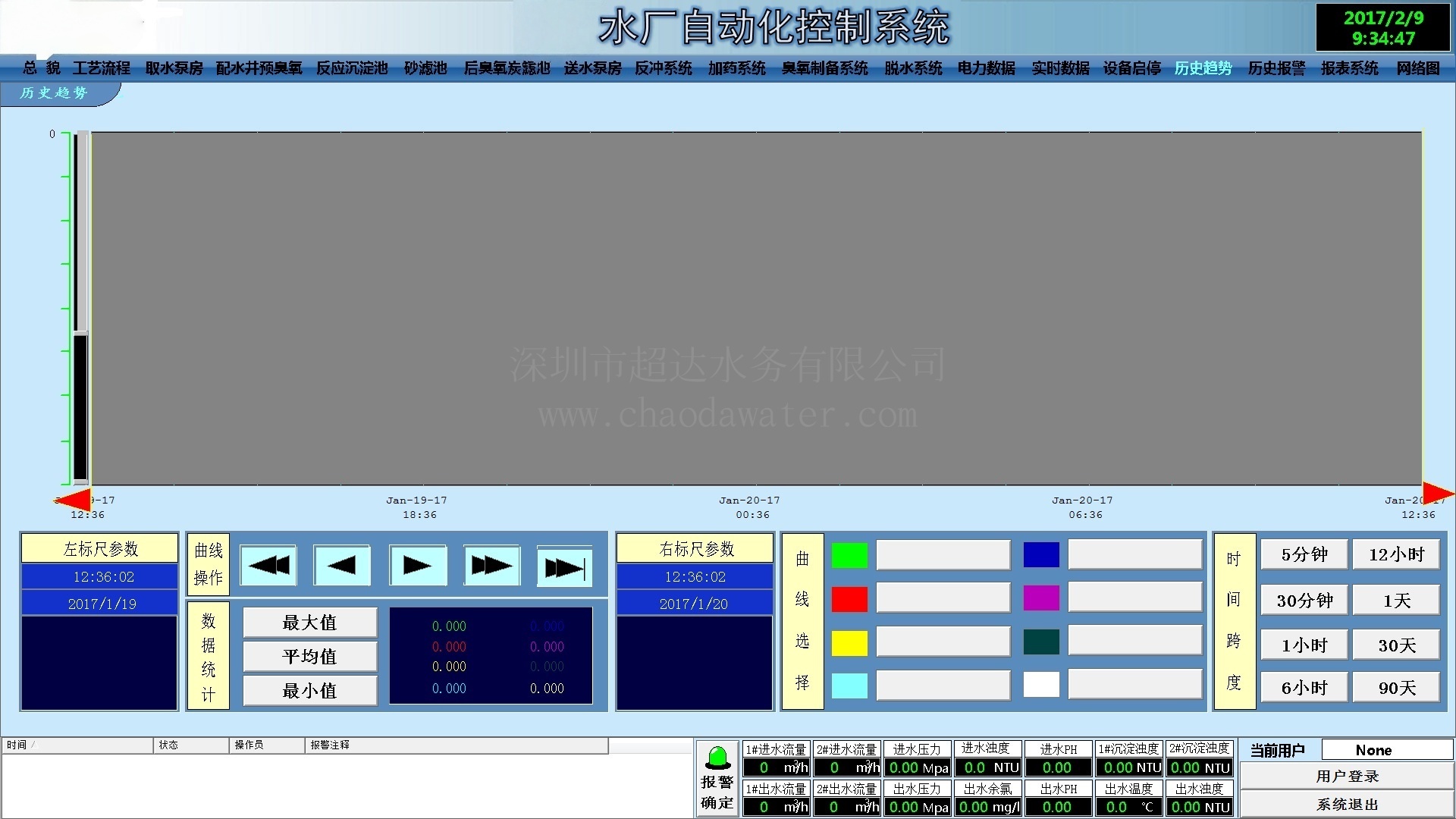

2、水务行业通用叫法：水厂中控上位机、净水厂监控主机、中央控制室操作站、供水 SCADA 上位机

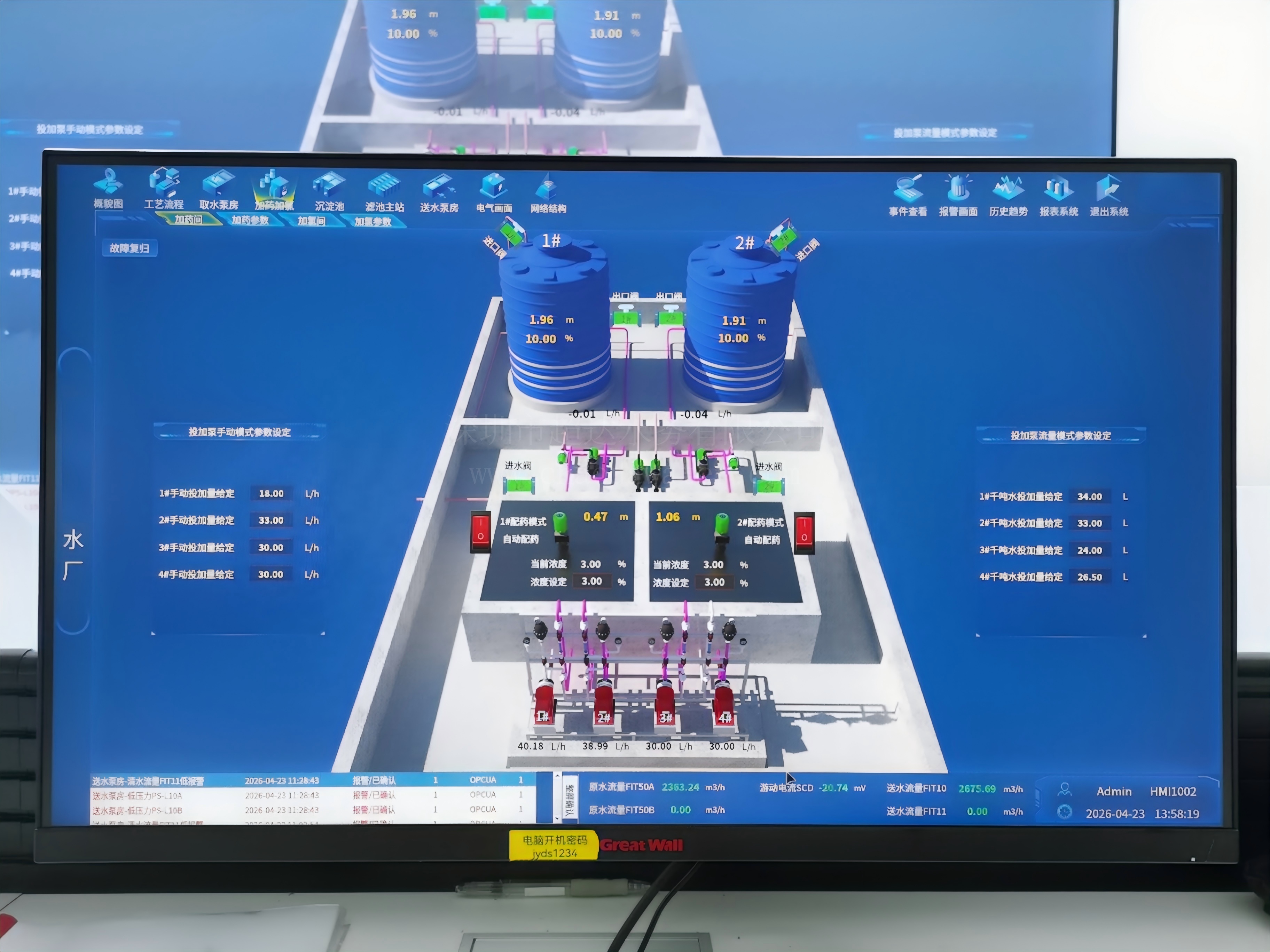

3、按功能定位叫法：监控操作站、主控工作站、人机交互站、监控管理主机、调度控制终端

4、按系统架构叫法：上位监控机、客户端操作站、服务器联动工作站、单站式中控主机

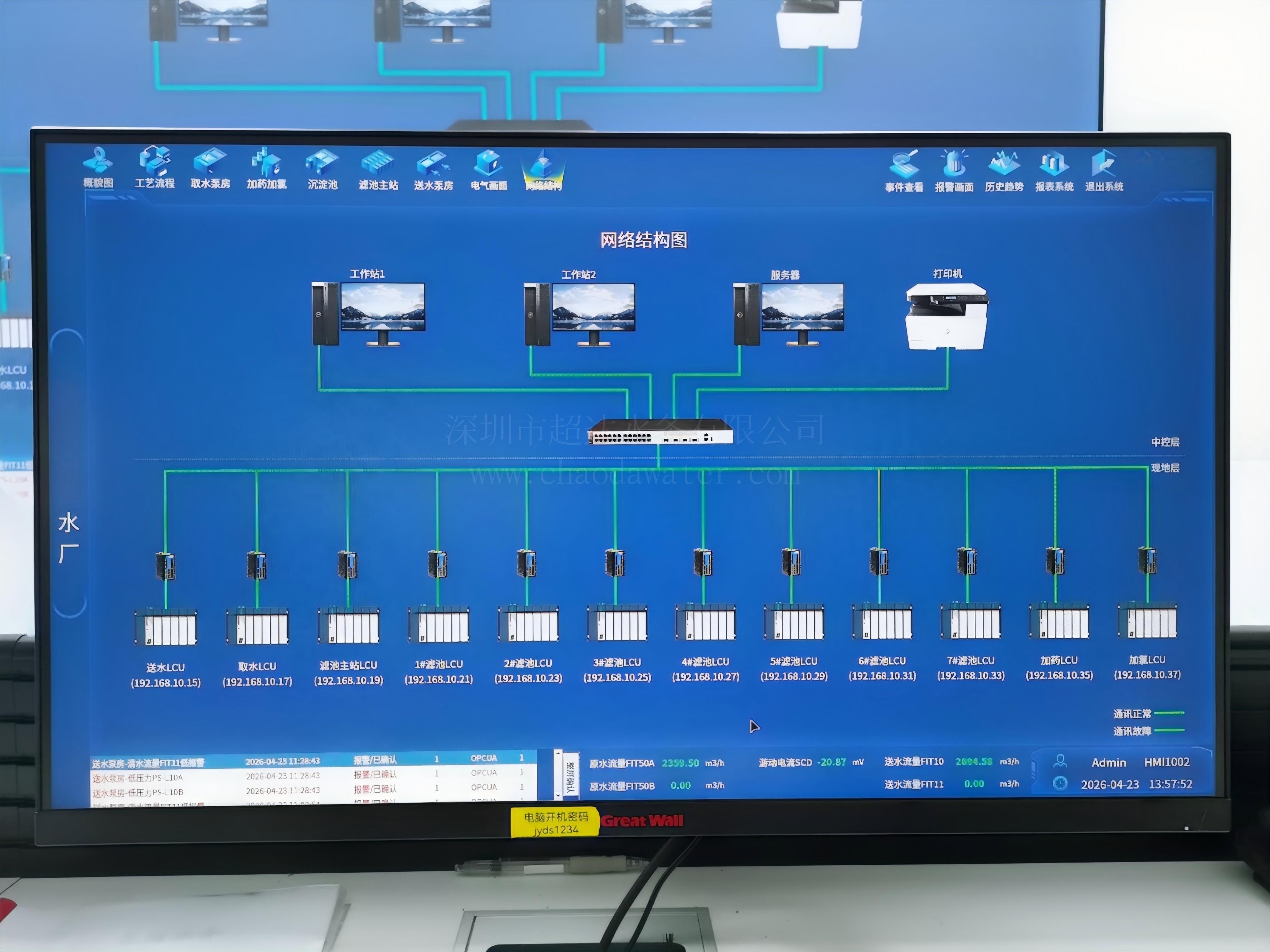

5、硬件形态叫法：工业控制计算机（工控机）、一体化中控主机、操作台工控机、壁挂式监控主机

6、通俗 / 现场叫法：中控电脑、监控屏主机、水厂总控机、主操作电脑

7、英文标准称谓：SCADA Host Computer、Master Station、Opertor Station、IPC(Industrial PC)

二、完整工作原理

1、水厂中控室上位机是整个供水自动化系统的核心人机交互与管理中心，通过工业以太网、RS485、Modbus 等通讯协议，与现场 PLC 控制柜、变频柜、在线仪表、执行设备建立稳定数据通讯；

2、上位机实时采集现场所有工艺参数（流量、压力、浊度、液位、pH、余氯、电导率）、设备运行状态（启停、故障、手动 / 自动）、能耗数据；

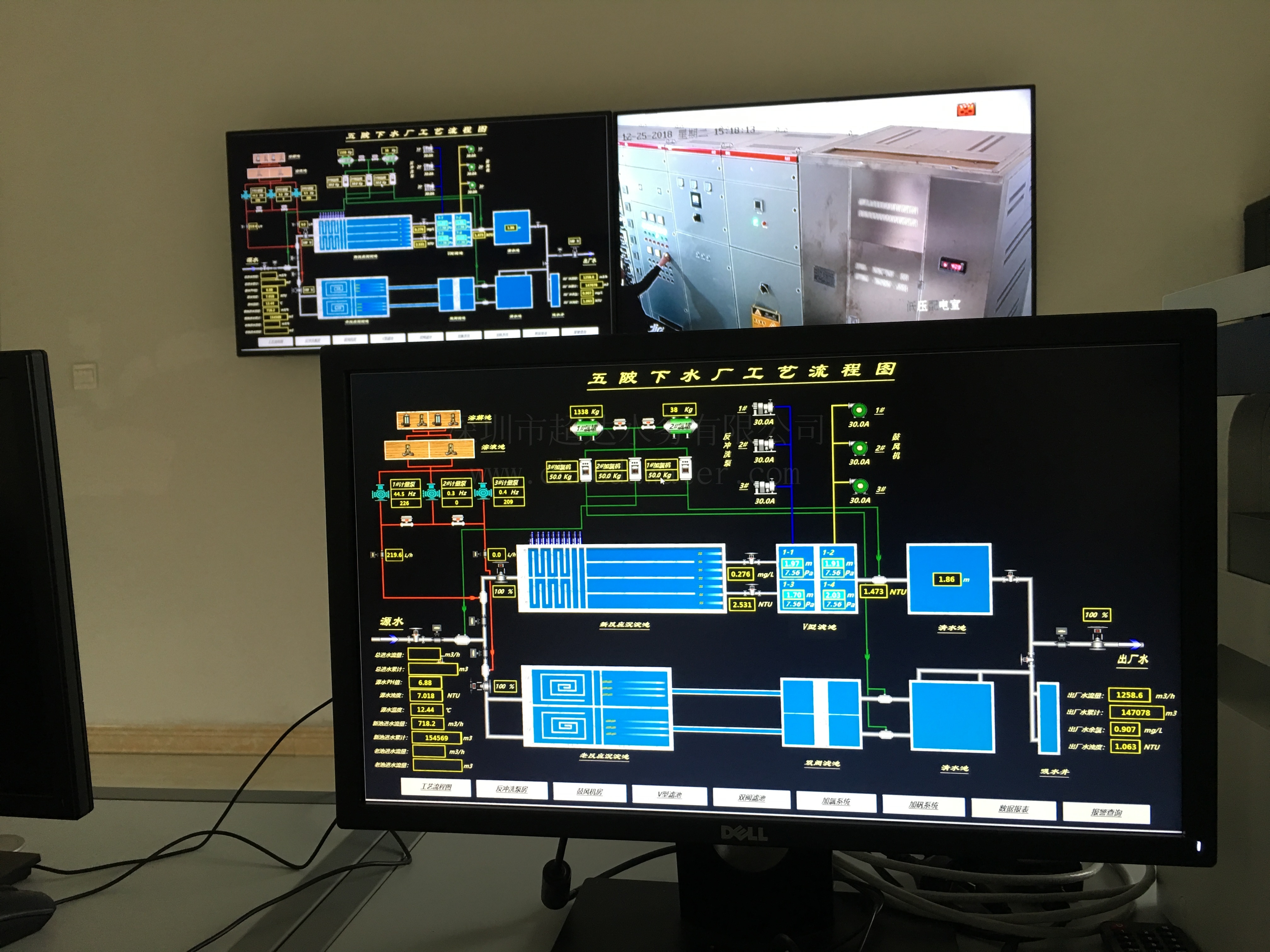

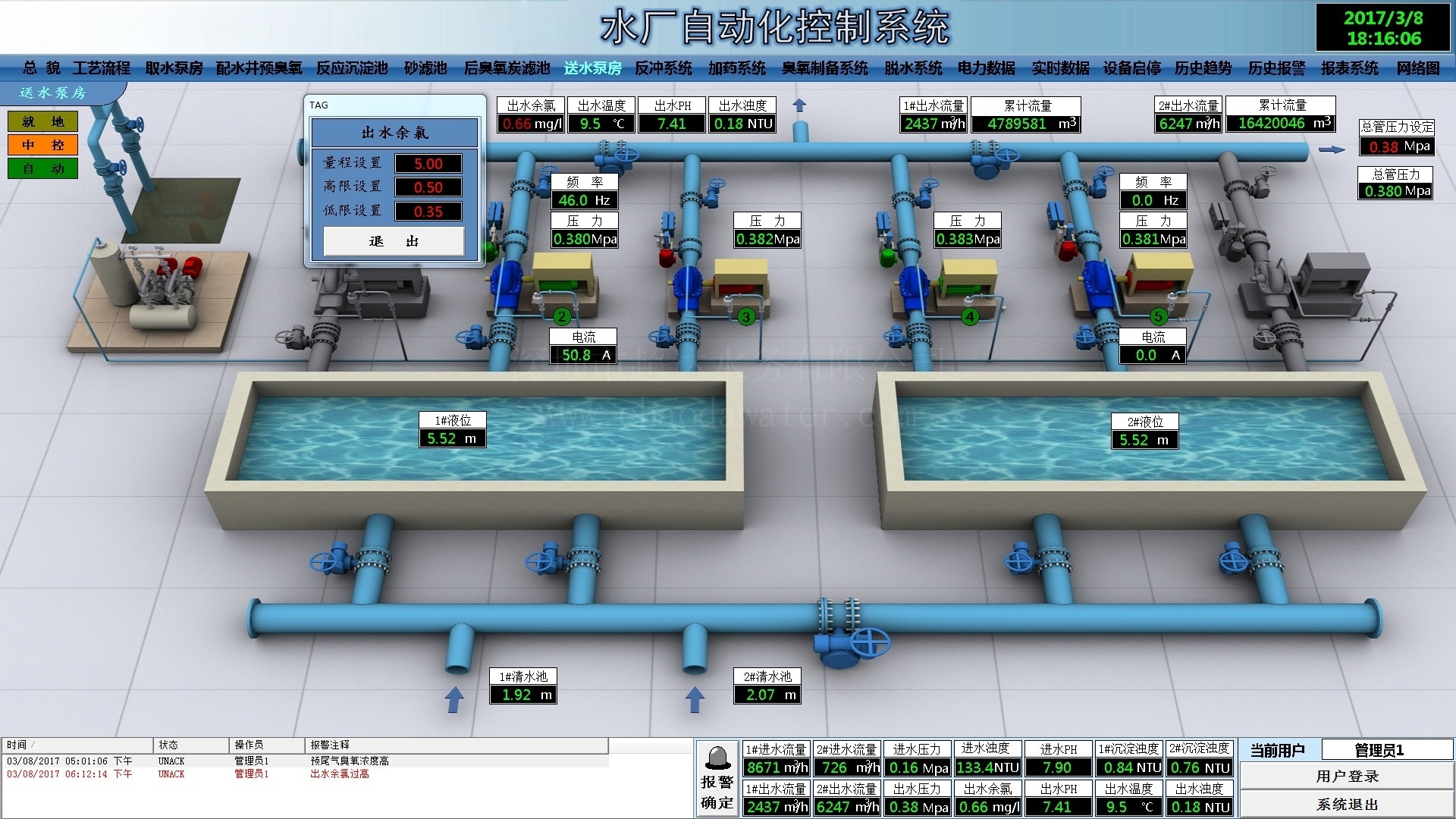

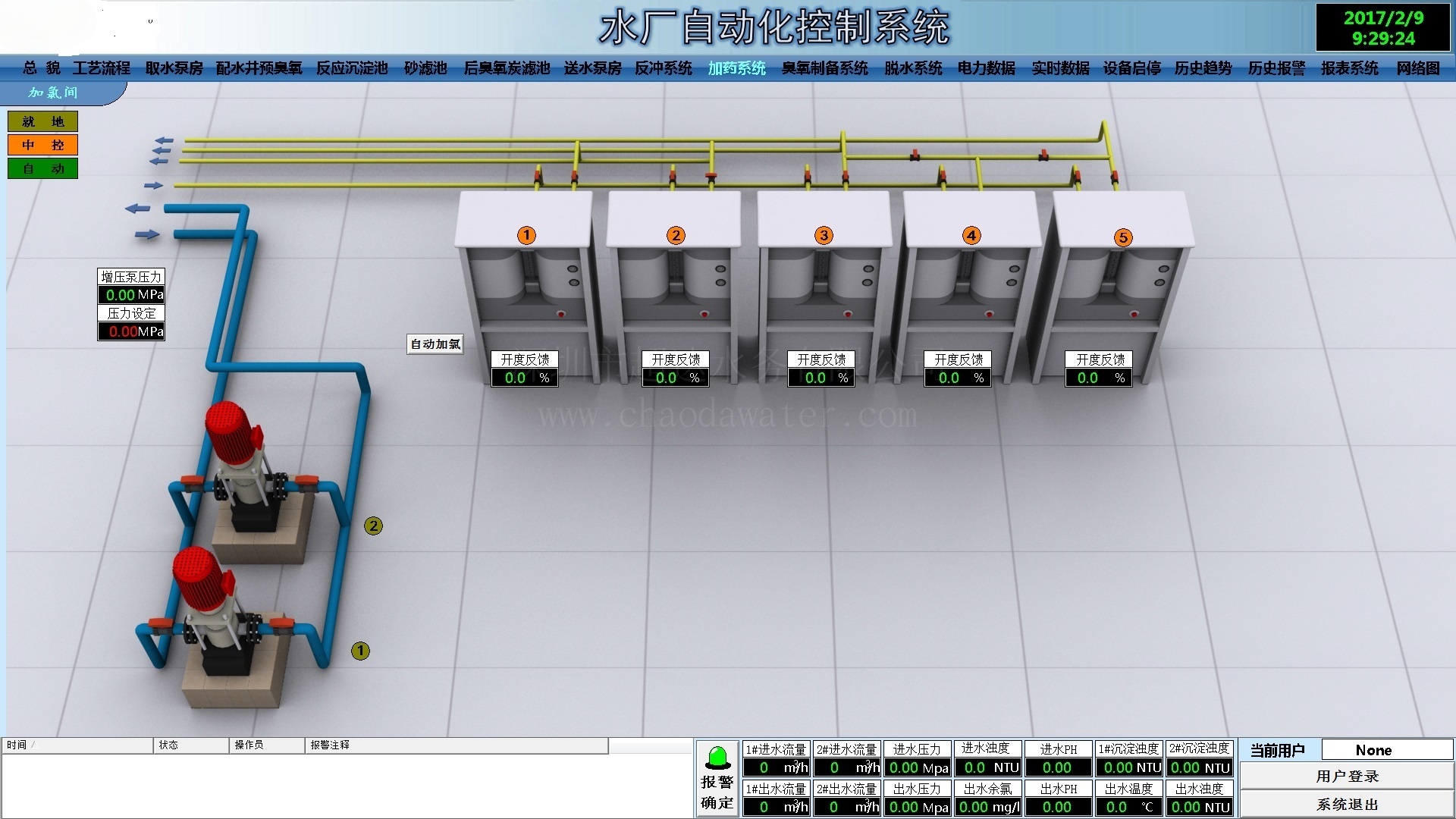

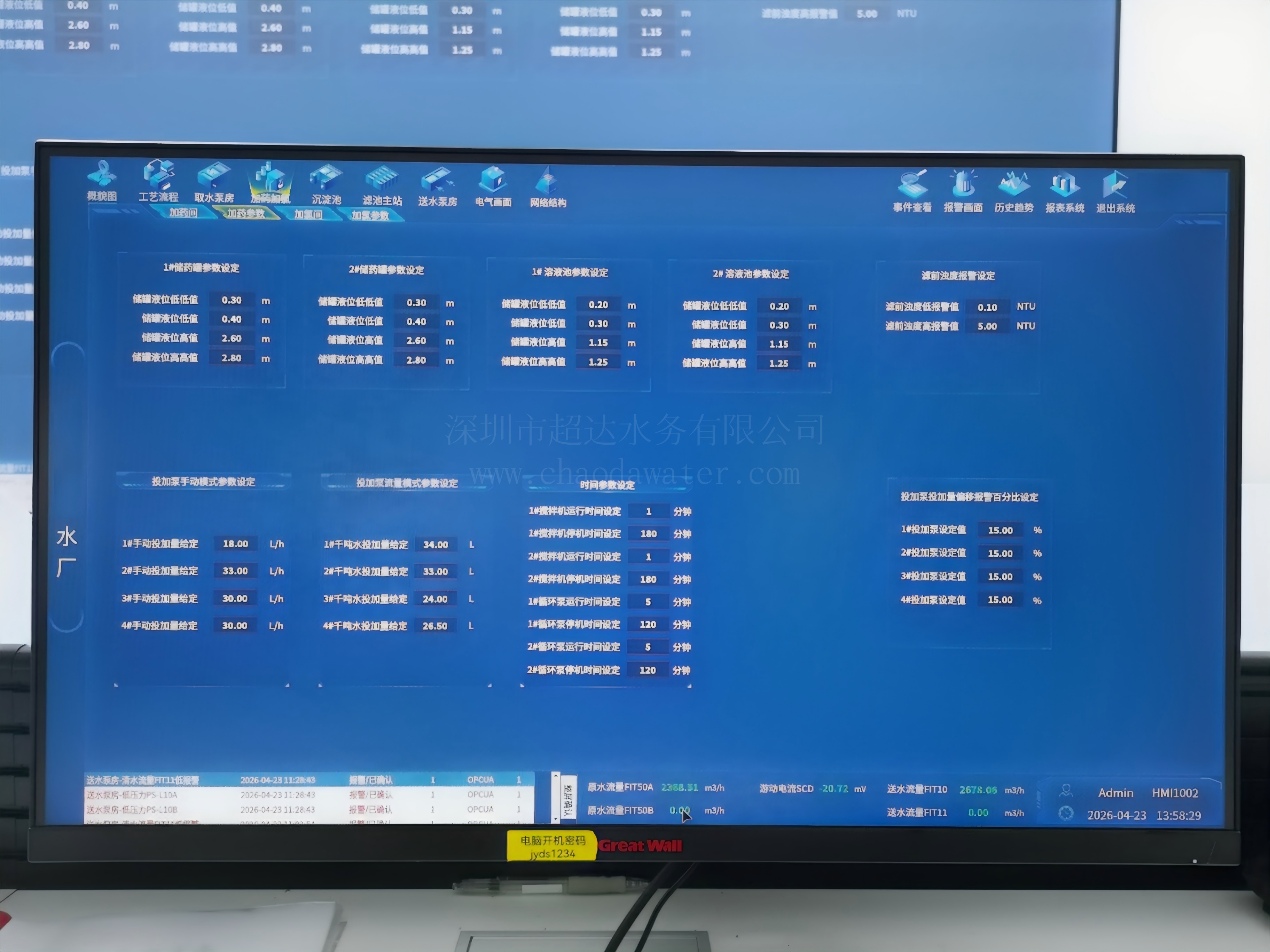

3、将采集的原始信号进行运算、转换、滤波、标定后，以工艺流程画面、数值、曲线、图形化界面实时展示给操作人员；

4、操作人员可通过上位机下发控制指令（启停泵阀、调节频率、设定加药量、切换模式），指令经通讯网络下发至现场 PLC 执行；

5、系统同时具备越限报警、故障诊断、历史数据存储、趋势曲线、报表生成、权限管理、联动逻辑判断、远程调控功能，实现对取水泵站、净水工艺、送水泵房、加药系统、消毒系统等全流程集中监视、自动控制、统一管理、安全联锁，保证水厂稳定运行、水质达标、设备安全。

三、完整主要组成（硬件 + 软件 + 网络 + 配套）

1. 硬件系统

工业控制计算机（IPC）：工控主机、工业主板、固态硬盘、多串口 / 网口

显示设备：液晶显示器、多屏显示器、工业触摸屏

操作设备：工业键盘、鼠标、急停按钮、操作台

数据存储：历史数据服务器、磁盘阵列、存储硬盘

电源系统：UPS 不间断电源、稳压电源

2. 软件系统

操作系统：Windows 10 专业版 / Windows Server 工业版

组态软件：力控、组态王、WinCC、Intouch、昆仑通态（水务专用）

SCADA 监控软件：数据采集、流程画面、控制算法

数据库系统：实时数据库、历史数据库、SQL 关系数据库

管理软件：报表软件、报警管理、权限管理、水质管理软件

3. 通讯与网络系统

工业交换机、光纤收发器、通讯模块

通讯协议：Modbus-RTU/TCP、DP、Profinet、IEC104

通讯接口：网口、RS232/485、以太网

4. 辅助配套系统

声光报警器、报警灯

工控机柜、中控操作台

防雷模块、隔离器、信号转换器

网络防火墙、加密模块（水厂安全要求）

四、强大功能

1、AI 智能控制：AI 自动优化 PAC 加药、泵组变频寻优、水质超前预测、自适应 PID 调节

2、数字孪生：三维 1:1 仿真，工艺流程动态可视化、虚拟同步运行

3、预测性维护：设备健康监测、故障提前预警、自动维保提醒

4、智慧调度：取 - 净 - 送 - 管全网联动、峰谷电价节能、供需自动平衡

5、高级联锁：全流程安全联锁、防误操作、无人值守、双机热备

6、大数据分析：水电药耗统计、智能报表、驾驶舱可视化看板

7、工控安全：三级权限、操作日志溯源、通讯加密、防火墙防护

8、云边协同：远程监控、多水厂集中管理、断网续控、报警自动推送

9、水质闭环：在线水质预警、全流程自动调控、超标溯源处置

水厂中控室上位机（SCADA 系统）【前沿 + 高端 + 强大功能】完整版（非基础功能，智慧水务顶配）

以下全部为高阶核心功能，普通上位机仅具备：画面显示、手动控制、实时数据、简单报警、基础报表；前沿强大功能是智慧水厂、城乡供水一体化、无人值守水厂的标志性能力，详细如下：

一、AI 人工智能智能控制（行业最前沿核心）

1、AI 自适应混凝投加优化基于神经网络算法，融合原水浊度、流量、pH、水温、SCD 流动电流，AI 自动计算最佳 PAC 投加量，全程无需人工调节，药耗降低15%~30%，出水浊度稳定性提升80%。

2、AI 泵组智能变频寻优多泵协同 AI 调度，根据管网压力、流量、液位自动分配转速与运行台数，实现恒压供水最优解，综合电耗降低10%~25%。

3、水质超前预测预警AI 模型提前5~30 分钟预测原水突变、雨季浊度飙升、余氯波动，超前调节而非超标后调节，彻底避免水质超标风险。

4、智能自整定模糊 PID 控制系统自动优化 PID 参数，无需人工整定，应对水质、水量大幅波动依然保持高精度稳定控制，控制精度远超常规 PID。

二、数字孪生水厂（智慧水厂最高标准）

1、1:1 全三维数字孪生建模工艺流程、构筑物、设备、管路、仪表三维实景还原，虚拟场景与现场设备实时同步映射。

2、动态水流仿真实时显示水流方向、液位升降、阀门开度、设备运行状态，全动态可视化。

3、工况仿真演练模拟停电、爆管、水质污染、设备故障等极端场景，预演调度方案，支持无风险应急演练。

4、三维设备定位与诊断点击三维设备直接查看参数、故障、维护记录，实现沉浸式监控管理。

三、预测性维护（从 “事后维修” 升级 “事前预警”）

1、设备健康度 AI 评估实时监测水泵、电机、阀门、加药装置的电流、温度、振动、运行时长，输出设备健康指数。

2、故障提前预警AI 分析运行趋势，提前1~7 天预警：泵轴承损坏、计量膜片破损、管路堵塞、变频器异常、绝缘下降。

3、故障自动溯源故障发生时，自动抓取前 30 分钟所有参数，智能判断故障原因并给出维修方案。

4、设备全生命周期管理自动记录运行时间、维护次数、保养提醒、剩余寿命，自动生成预防性维护计划。

四、全域智慧优化调度（城乡供水一体化必备）

1、取 - 净 - 送 - 管全网联动调度取水、净水、二级泵房、加压泵站、供水管网统一协调控制，全局水压、流量、水质平衡。

2、峰谷电价节能调度自动识别电价峰谷，低谷用电蓄水、高峰供水保压，最大化降低电费成本。

3、供需动态平衡根据实时用水量自动调节加药、消毒、供水流量，7×24 小时全自动运行。

4、应急一键调度内置标准化应急预案，一键启动：应急保压、应急停水、应急强投加、应急消毒。

五、全流程高级闭环联锁（超高安全等级）

1、全工艺安全联锁低液位联锁停泵、超压联锁泄压、浊度超标联锁加量、余氯异常联锁调整消毒、断电联锁保护。

2、防误操作逻辑互锁泵阀互锁、高低压互锁、正反转互锁、时序控制互锁，杜绝人为误操作风险。

3、全自动无人值守运行所有调节、切换、报警、复位、清洗全部自动完成，真正实现无人值守。

4、冗余容错控制双机热备、通讯冗余、控制冗余，单点故障不影响系统运行。

六、大数据决策分析（管理级强大功能）

1、水耗 / 电耗 / 药耗三耗分析分时段、分设备、分工艺统计能耗，自动生成降耗策略。

2、水质大数据关联分析分析浊度、余氯、pH、投加量、温度之间规律，自动优化工艺参数。

3、自动生成专业运营报表水质达标率、设备运行率、能耗报表、药耗报表、报警统计、运维记录，全自动生成。

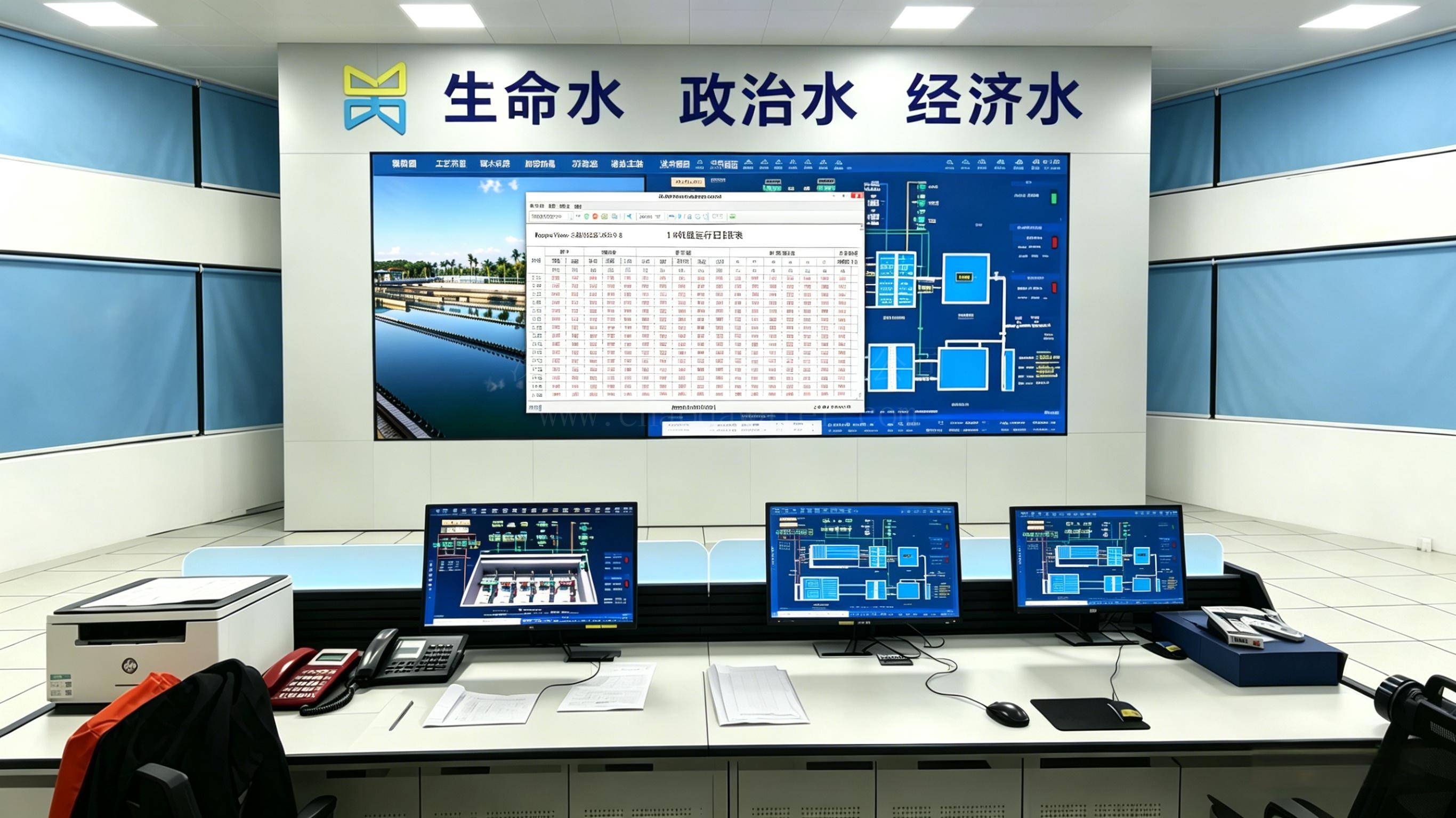

4、可视化大屏决策驾驶舱综合看板、能耗看板、水质看板、设备看板，直观展示全厂运行状态。

七、工业级网络安全（等保 2.0 标配）

1、工控防火墙 + 安全隔离抵御网络攻击、非法入侵、病毒感染。

2、操作记录不可篡改所有操作日志加密存储，满足审计要求。

3、通讯数据加密传输Modbus、Profinet 协议加密，防止远程窃听与非法控制。

4、三级权限管理操作员→管理员→工程师，权限严格隔离。

八、云边端协同・超级远程管控

1、云平台远程集中控制支持手机 / PC 远程控制、调节、修改参数，异地等同于现场操作。

2、多水厂集团集中管控一个中控室管理N 个乡镇水厂 / 一体化供水站。

3、断网续控（边缘计算）网络中断时本地独立运行，恢复后自动同步数据。

4、智能消息推送报警、预警、维护信息自动推送微信 / 短信 / APP，分级通知。

九、水质安全全链路溯源

1、水质超标自动溯源定位超标时间、原因、设备参数、投加记录。

2、全流程水质闭环控制取水→混凝→沉淀→过滤→消毒→出厂，全程联动稳定水质。

3、污染事件应急预警指标异常立即报警并自动启动应急处置。

十、双碳低碳节能管理

1、碳排放自动核算自动统计电耗、药耗碳排放量，生成碳足迹报告。

2、AI 节能策略自动运行系统自动保持 “水质达标 + 能耗最低” 最优运行模式。

一句话总结：

普通上位机 = 监视 + 控制 + 报警

前沿强大上位机 = AI 智能 + 数字孪生 + 预测维护 + 全网调度 + 大数据 + 云平台 + 全安全 + 全自动无人值守
